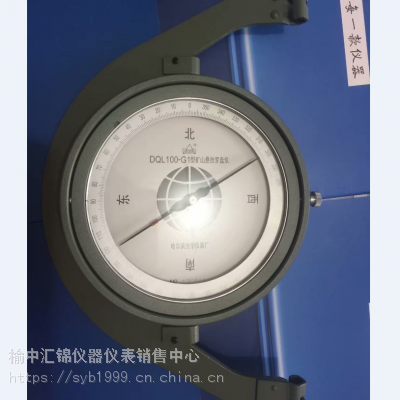

西安DQL100-G1型矿用悬挂罗盘仪
西安DQL100-G1型矿用悬挂罗盘仪 宝鸡DQL100-G1矿用悬挂罗盘仪，咸阳DQL100-G1矿用悬挂罗盘仪，渭南DQL100-G1矿用悬挂罗盘仪，铜川DQL100-G1矿用悬挂罗盘仪，延安DQL100-G1矿用悬挂罗盘仪，榆林DQL100-G1矿用悬挂罗盘仪
DQL100-G1型矿用悬挂罗盘仪，该系列产品主要应用与测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程、适用于地质勘测。
１、弯臂支架组２、园环架组3、罗盘盒组4、磁针组
一、仪 器 的 用 途
ＤＱＬ１００—Ｇ１型矿山悬挂罗盘仪、坡度规两者组成一套，作为矿山辅助测量仪器。
仪器主要用于采区次要巷道和回采工作面磁方位角和罗盘仪导线边的倾斜角测量。
二、基 本 参 数
(一) 罗盘仪
（１）磁针长〖ＫＧ１１〗〖ＷＢ〗１００mm
（２）度盘最小格值〖ＤＷ〗１°
（３）估读值〖ＤＷ〗３０′
（４）仪器及附件总重量〖ＤＷ〗0.５Kg0.5Kg
(二)坡度规
（１）外径〖ＤＷ〗２００mm
（２）最小格值〖ＤＷ〗２０′
（３）仪器重量〖ＤＷ〗５０g
三、仪 器 的 结 构
ＤＱＬ１００—Ｇ１型矿山悬挂罗盘仪由弯臂支架组、圆环架组、罗盘盒组、磁针组四个主要部分组成。前三者形成万向支架，可使罗盘盒在任一方向平衡。
四、使 用 方 法
仪器的使用借助于测绳支承导向，并用目测置中整平、读数。在拉紧测绳之后，首先以坡度规使之调平或测斜倾角，然后悬挂罗盘仪进行磁偏角测定。为了读数方便，悬挂罗盘仪时使度盘零端对正测示前方。在测道上若坡度较大，有碍测绳水平的情况，测时则用阶梯法分段测量，努力使各段测绳平行在水平面内。
要是测点附近有导磁性物质影响，则用交差法消除，即仪器置中于测点上，向测点两侧进行导向测定。如图：０１０２０３为测点。
为了减少导磁体的影响，在进行测试时，我们例举一些物体的最少距离罗盘仪的数值作为参考：
轨道至罗盘仪 １.5m
矿车至罗盘仪2—2.5m
铁管至罗盘仪0.5m 矿灯至罗盘仪0.5m
还要注意仪器中的方向盘上的注字：“东”、“西”方位与地理方位是相反的。
